產品應用

• OPGW 光纜用耐張線夾主要用于破斷強度在160kN 及以下的光纜與耐張桿塔、轉角桿塔及終端桿塔的連接。整套OPGW 光纜耐張線夾包括外層預絞絲、內層預絞絲及配套連接件和接地線。
• 當OPGW 光纜應用在大跨距、高落差、大轉角等特殊設計的運行線路中，破斷力達到160kN 以上時，采用加強型雙耐張線夾。

產品特點

• 預絞式耐張線夾安裝簡單、方便、快捷，無需任何專用工具，一人操作即可完成安裝，可大大縮短施工時間，提高施工效率，降低施工成本；線夾的安裝質量容易得到保證，現場用肉眼即可進行檢驗，不需經過專業訓練及專門的施工檢驗工具。
• 整套預絞式耐張線夾包括：外層預絞絲、內層預絞絲、配套連接件、接地線等。
• 預絞式加強型雙耐張線夾采用內層預絞絲、中層和外層耐張預絞絲三層結構設計。該結構極大提高了線夾的
  抗拉強度，且不受線路轉角等條件限制。整套線夾包括預絞絲、接地線和配套連接件等。

OPGW 光纜用耐張線夾

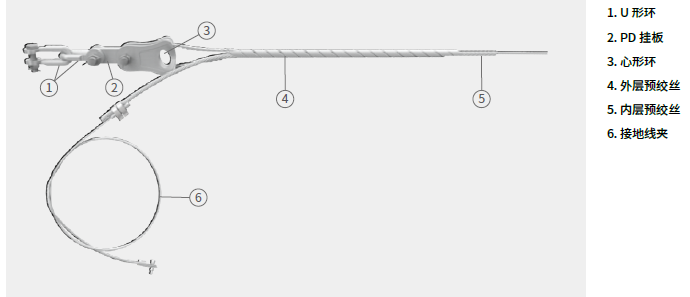

• 參考配件圖

• 產品型號規格

產品規格	適用纜徑		適用光纜檔距(kN)
	最小	最大
NJO 880/60	7.6	8.8	60
NJO 1010/60	8.9	10.1	60
NJO 1140/60	10.2	11.4	60
NJO 1270/60	11.5	12.7	60
NJO 1400/60	12.8	14.0	60
NJO 1530/60	14.1	15.3	60
NJO 880/80	7.6	8.8	80
NJO 1010/80	8.9	10.1	80
NJO 1140/80	10.2	11.4	80
NJO 1270/80	11.5	12.7	80
NJO 1400/80	12.8	14.0	80
NJO 1530/80	14.1	15.3	80
NJO 1010/100	8.9	10.1	100
NJO 1140/100	10.2	11.4	100
NJO 1270/100	11.5	12.7	100
NJO 1400/100	12.8	14.0	100
NJO 1530/100	14.1	15.3	100
NJO 1660/100	15.4	16.6	100
NJO 1140/120	10.2	11.4	120
NJO 1270/120	11.5	12.7	120
NJO 1400/120	12.8	14.0	120
NJO 1530/120	14.1	15.3	120
NJO 1660/120	15.4	16.6	120
NJO 1790/120	16.7	17.9	120
NJO 1270/140	11.5	12.7	140
NJO 1400/140	12.8	14.0	140
NJO 1530/140	14.1	15.3	140
NJO 1660/140	15.4	16.6	140
NJO 1790/140	16.7	17.9	140
NJO 1920/140	18.0	19.2	140
NJO 1400/160	12.8	14.0	160
NJO 1530/160	14.1	15.3	160
NJO 1660/160	15.4	16.6	160
NJO 1790/160	16.7	17.9	160
NJO 1920/160	18.0	19.2	160
NJO 2050/160	19.3	20.5	160

注：

• NJO 各字母含義：N-耐張線夾，J-預絞式，O-適用OPGW光纜。
• 表中未涵蓋公司所有產品，如有需要請與本公司聯系。

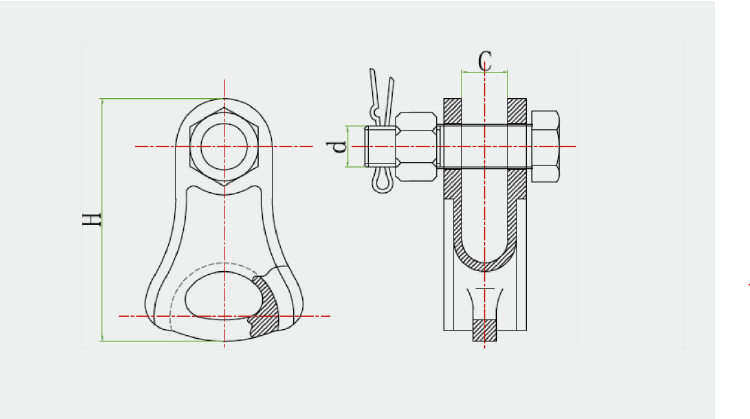

心形環

?

• 產品型號規格

型號	主要尺寸			破壞載荷(kN)
	H	C	D
TC 07	97	20	M 16	70
TC 10	126	26	M 16	100
TC 12	132	26	M 18	120
TC 16	136	26	M 20	160

?

OPGW 光纜用加強型雙耐張線夾

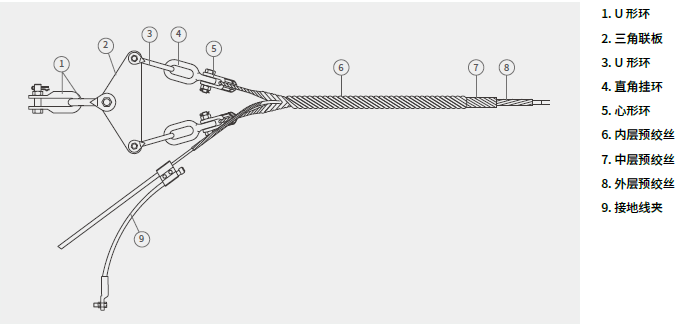

• 參考配件圖

• 產品型號規格

產品規格	適用纜徑		適用光纜檔距(kN)
	最小	最大
NJSO 1530/170	14.1	15.3	170
NJSO 1660/170	15.4	16.6	170
NJSO 1790/170	16.7	17.9	170
NJSO 1660/210	15.4	16.6	210
NJSO 1790/210	16.7	17.9	210
NJSO 1920/210	18.0	19.2	210
NJSO 1790/250	16.7	17.9	250
NJSO 1920/250	18.0	19.2	250
NJSO 2050/250	19.3	20.5	250
NJSO 1920/320	18.0	19.2	320
NJSO 2050/320	19.3	20.5	320
NJSO 2050/400	19.3	20.5	400
NJSO 2180/400	20.6	21.8	400

注：

• NJSO 各字母含義：N-耐張線夾，J-預絞式，S-雙耐張線夾，O-適用OPGW光纜。
• 表中未涵蓋公司所有產品，如有需要請與本公司聯系。
