ADSS 光纜用中/ 長檔距耐張線夾

中跨距及大跨距ADSS 光纜用預絞式耐張線夾包含內、外雙層預絞絲，材料為鋁包鋼絲或鍍鋅鋼絲，主要用于光纜抗拉強度（RTS）大于15kN、檔距200 米及以上的耐張桿塔、轉角桿塔及終端桿塔等光纜線路上。中跨距耐張線夾一般用于200 米~400 米內檔距的線路，大跨距耐張用于400 米以上檔距的線路。

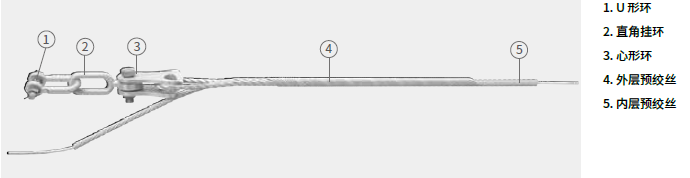

• 參考配件圖



• 產品型號規格

產品規格	適用纜徑		參考檔距
	最小	最大
NJA  950/200	8.6	9.5	100~200
NJA 1050/200	9.6	10.5	100~200
NJA 1150/200	10.6	11.5	100~200
NJA 1250/200	11.6	12.5	100~200
NJA 1350/200	12.6	13.5	100~200
NJA 1450/200	13.6	14.5	100~200
NJA 1050/300	9.6	10.5	200~300
NJA 1150/300	10.6	11.5	200~300
NJA 1250/300	11.6	12.5	200~300
NJA 1350/300	12.6	13.5	200~300
NJA 1450/300	13.6	14.5	200~300
NJA 1150/400	10.6	11.5	300~400
NJA 1250/400	11.6	12.5	300~400
NJA 1350/400	12.6	13.5	300~400
NJA 1450/400	13.6	14.5	300~400
NJA 1550/400	14.6	15.5	300~400
NJA 1650/400	15.6	16.5	300~400
NJA 1250/500	11.6	12.5	400~500
NJA 1350/500	12.6	13.5	400~500
NJA 1450/500	13.6	14.5	400~500
NJA 1550/500	14.6	15.5	400~500
NJA 1650/500	15.6	16.5	400~500
NJA 1350/600	12.6	13.5	500~600
NJA 1450/600	13.6	14.5	500~600
NJA 1550/600	14.6	15.5	500~600
NJA 1650/600	15.6	16.5	500~600
NJA 1750/600	16.6	17.5	500~600
NJA 1350/700	12.6	13.5	600~800
NJA 1450/700	13.6	14.5	600~800
NJA 1550/700	14.6	15.5	600~800
NJA 1650/700	15.6	16.5	600~800
NJA 1750/700	16.6	17.5	600~800
NJA 1550/800	14.6	15.5	800~1000
NJA 1650/800	15.6	16.5	800~1000
NJA 1750/800	16.6	17.5	800~1000
NJA 1850/800	17.6	18.5	800~1000
NJA 1550/1000	14.6	15.5	1000
NJA 1650/1000	15.6	16.5	1000
NJA 1750/1000	16.6	17.5	1000
NJA 1850/1000	17.6	18.5	1000

注：

• NJA各字母含義：N-耐張線夾、J-預絞式、A-適用ADSS光纜。
• 表中未涵蓋公司所有產品，如有需要請與本公司聯系。
• *為保證線路安全，在線路設計和使用過程中，當跨距在 1000 米以上，或光纜線路荷載較大的情況下，請與本公司聯系，我們將根據線路具體情況提供特殊設計或咨詢服務。

ADSS 光纜用小跨距耐張線夾

小跨距ADSS 光纜耐張線夾材料為鋁包綱絲或鍍鋅鋼絲，主要用于光纜抗拉強度（RTS）不超過15kN、檔距不超過100 米的耐張桿塔、轉角桿塔、中間接續桿塔及終端桿塔的光纜連接。

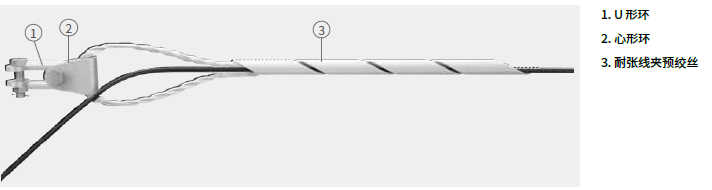

• 參考配件圖



• 產品型號規格

產品規格	適用纜徑		參考檔距
	最小	最大
NJA 1050/100	9.6	10.5	≤100米檔距
NJA 1150/100	10.6	11.5	≤100米檔距
NJA 1250/100	11.6	12.5	≤100米檔距
NJA 1350/100	12.6	13.5	≤100米檔距
NJA 1450/100	13.6	14.5	≤100米檔距

注：

• NJA 各字母含義：N-耐張線夾，J-預絞式，A-適用ADSS光纜。
• 表中未涵蓋公司所有產品，如有需要請與本公司聯系。
